XZB500枕包機
產品簡介：
安全可靠： 設備下方的運動部件，進行了防護罩殼保護，確保人員安全；
操作簡單： PLC集中控制，觸摸屏HMI，方便參數調整等操作，并可顯示所有的故障信息；各封口溫度獨立控制，適合多種包裝材料，封口美觀牢固，并可手動進行設置；獨特設計： 主控電路采用變頻器控制,觸摸屏顯示,良好的人機界面,操作集中直觀方便；整機采用雙變頻器控制，變頻范圍寬，速度調節范圍大，實現無級變速。包裝速度可以用生產線的生產速度來設定，匹配完美；紙長、成袋長度設定后，由高感光電眼自動控制跟蹤，袋長準確，無需手動調整；配置印碼機，使打印生產日期、生產批號等與包裝同步進行；
適用范圍:
進料方式：手工放料到設備進料輸送鏈中
產品類型：口罩、餅干、面包、藥片、尿片等
袋子尺寸：LxWxH = (60-無限長) x (30-150) x (5-50)mm
(展平時)其它特殊尺寸，請與我公司聯系非標設計
包裝速度：35-150包/分鐘 雙刀(速度與產品尺寸有關)
包裝膜寬度：65-400mm
包裝膜材質：OPP/CPP、PT/PE、KOP/CPP、ALU-FOIL
(必須提前提供樣品給我司進行確認)

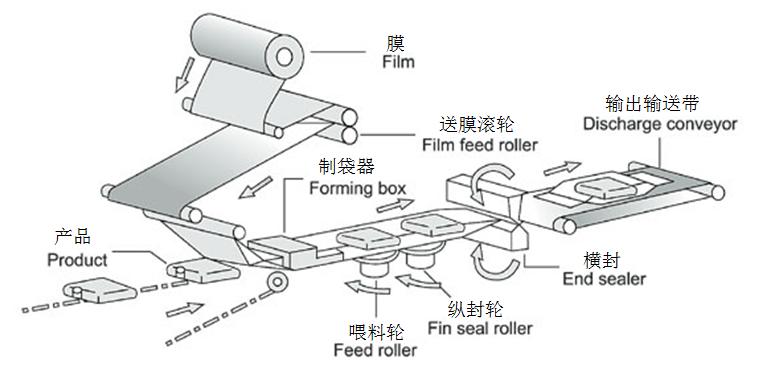

1、手工將產品放入到運動中的進料輸送帶上，然后產品在撥叉的作用下向前運動；
2、包裝膜通過送膜滾輪進入制袋器后成型，產品由供料機送至成型后的包裝膜內；
3、經縱封機構封合后形成筒狀；
4、然后平穩地進入橫封，被切成一個一個產品；
5、然后由輸出輸送帶輸出。
適用范圍
進料方式:手工放料到設備進料輸送鏈中
產品類型:口罩、餅干、面包、藥片、尿片等
袋子尺寸:LxWxH = (60-無限長) x (30-150) x (5-50)mm
(展平時) 其它特殊尺寸，請與我公司聯系非標設計
包裝速度:35-150包/分鐘 雙刀(速度與產品尺寸有關)
包裝膜寬度:65-400mm
包裝膜材質:OPP/CPP、PT/PE、KOP/CPP、ALU-FOIL
(必須提前提供樣品給我司進行確認)
設備尺寸:LxWxH = 4000×950×1600 mm
設備重量:630kg
設備方向:操作者面向設備，從左到右
設備安裝
環境:地面平整，環境相對濕度<95%，環境溫度：0至40℃；
手工放料輸送鏈:高度800mm，+-30mm地腳可調，長度2000mm，產品節距200mm；
供電:國內：220V 50Hz 功率5.6kW
通訊:單機操作，不對外提供通訊輸入和輸出
配置清單-功能
|
序號 |
模塊 |
功能配置 |
|
1 |
PLC |
設備控制 |
|
2 |
觸摸屏 |
固定于操作面，觸摸操作 |
|
3 |
變頻器 |
機器速度可通過變頻器進行設置 |
|
4 |
加熱調節 |
橫封和縱封分別由單獨的加熱控制 |
|
5 |
機架 |
碳鋼焊接底座，外封烤漆碳鋼罩殼 |
|
6 |
打碼 |
墨水印碼，需要手工調整印碼內容 |
|
7 |
雙刀 |
兩個個切刀，轉180度封切一次 |
|
8 |
逐個切斷 |
每個產品都單獨切斷 |
|
9 |
色標 |
配置色標傳感器，適合于彩色包裝膜 |
|
10 |
定長切斷 |
配置定長切斷模式，適合于透明包裝膜 |
|
11 |
報警 |
觸摸屏顯示報警信息，無報警燈和蜂鳴器 |
|
12 |
膜卷位置 |
位于設備的上方，而非下面 |
|
13 |
膜卷數量 |
單膜卷 |
|
14 |
熱封花紋 |
如以下圖片所示 |
配置清單-元器件品牌
隨機免費工具及備件
|
序號 |
名稱 |
圖號/型號 |
安裝位置 |
數量 |
|
1 |
銅刷 |
|
|
1件 |
|
3 |
十字螺絲刀 |
|
|
1件 |
|
4 |
一字螺絲刀 |
|
|
1件 |
|
5 |
活動扳手 |
|
|
1件 |
|
6 |
六角匙 |
|
|
1件 |
|
7 |
電源線 |
|
|
1件 |
|
8 |
支架 |
鍍鉻 |
|
4件 |
|
9 |
支腳 |
鍍鉻 |
|
4件 |
|
10 |
推料塊 |
尼龍 |
進料輸送 |
5件 |
|
11 |
發熱管 |
220V 350W |
中封 |
1件 |
|
12 |
面刀 |
165mm |
中封 |
1件 |
|
13 |
底刀 |
166mm |
橫封 |
1件 |
|
14 |
發熱管 |
220V 350W |
橫封 |
1件 |
設備尺寸： LxWxH = 4000×950×1600 mm
設備重量： 630kg
設備方向： 操作者面向設備，從左到右
設備安裝
環境： 地面平整，環境相對濕度<95%，環境溫度：0至40℃；
手工放料輸送鏈： 高度800mm，+-30mm地腳可調，長度2000mm，產品節距200mm；
供電： 國內：220V 50Hz 功率5.6kW
通訊： 單機操作，不對外提供通訊輸入和輸出
配置清單-功能
|
序號 |
模塊 |
功能配置 |
|
1 |
PLC |
設備控制 |
|
2 |
觸摸屏 |
固定于操作面，觸摸操作 |
|
3 |
變頻器 |
機器速度可通過變頻器進行設置 |
|
4 |
加熱調節 |
橫封和縱封分別由單獨的加熱控制 |
|
5 |
機架 |
碳鋼焊接底座，外封烤漆碳鋼罩殼 |
|
6 |
打碼 |
墨水印碼，需要手工調整印碼內容 |
|
7 |
雙刀 |
兩個個切刀，轉180度封切一次 |
|
8 |
逐個切斷 |
每個產品都單獨切斷 |
|
9 |
色標 |
配置色標傳感器，適合于彩色包裝膜 |
|
10 |
定長切斷 |
配置定長切斷模式，適合于透明包裝膜 |
|
11 |
報警 |
觸摸屏顯示報警信息，無報警燈和蜂鳴器 |
|
12 |
膜卷位置 |
位于設備的上方，而非下面 |
|
13 |
膜卷數量 |
單膜卷 |
|
14 |
熱封花紋 |
如以下圖片所示 |

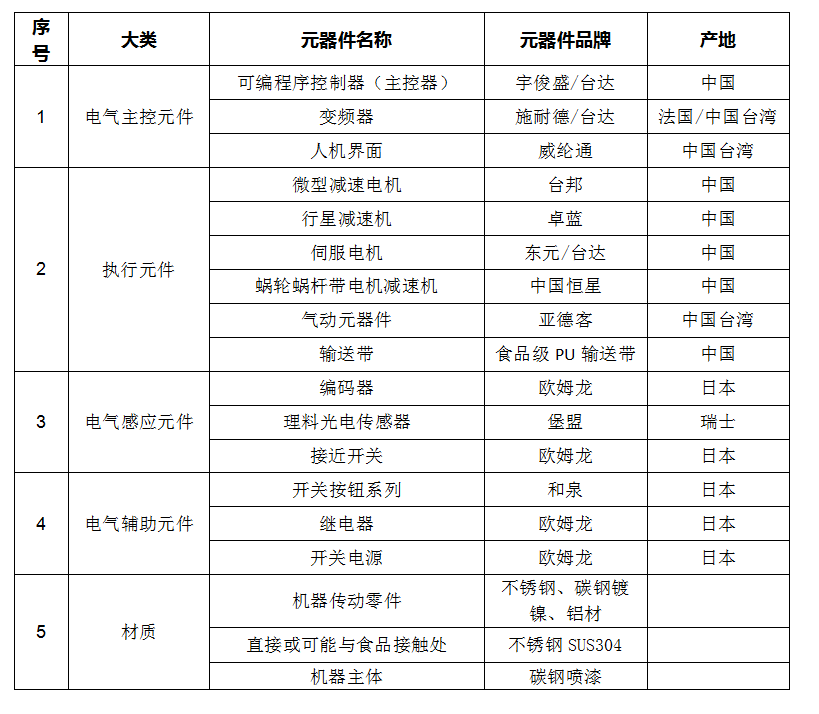

配置清單-元器件品牌
|
序號 |
大類 |
元器件名稱 |
元器件品牌 |
產地 |
|
1 |
電氣主控元件 |
可編程序控制器（主控器） |
宇俊盛/臺達 |
中國 |
|
變頻器 |
施耐德/臺達 |
法國/中國臺灣 |
||
|
人機界面 |
威綸通 |
中國臺灣 |
||
|
2 |
執行元件 |
微型減速電機 |
臺邦 |
中國 |
|
行星減速機 |
卓藍 |
中國 |
||
|
伺服電機 |
東元/臺達 |
中國 |
||
|
蝸輪蝸桿帶電機減速機 |
中國恒星 |
中國 |
||
|
氣動元器件 |
亞德客 |
中國臺灣 |
||
|
輸送帶 |
食品級PU輸送帶 |
中國 |
||
|
3 |
電氣感應元件 |
編碼器 |
歐姆龍 |
日本 |
|
理料光電傳感器 |
堡盟 |
瑞士 |
||
|
接近開關 |
歐姆龍 |
日本 |
||
|
4 |
電氣輔助元件 |
開關按鈕系列 |
和泉 |
日本 |
|
繼電器 |
歐姆龍 |
日本 |
||
|
開關電源 |
歐姆龍 |
日本 |
||
|
5 |
材質 |
機器傳動零件 |
不銹鋼、碳鋼鍍鎳、鋁材 |
|
|
直接或可能與食品接觸處 |
不銹鋼SUS304 |
|
||
|
機器主體 |
碳鋼噴漆 |
|
隨機免費工具及備件
|
序號 |
名稱 |
圖號/型號 |
安裝位置 |
數量 |
|
1 |
銅刷 |
|
|
1件 |
|
3 |
十字螺絲刀 |
|
|
1件 |
|
4 |
一字螺絲刀 |
|
|
1件 |
|
5 |
活動扳手 |
|
|
1件 |
|
6 |
六角匙 |
|
|
1件 |
|
7 |
電源線 |
|
|
1件 |
|
8 |
支架 |
鍍鉻 |
|
4件 |
|
9 |
支腳 |
鍍鉻 |
|
4件 |
|
10 |
推料塊 |
尼龍 |
進料輸送 |
5件 |
|
11 |
發熱管 |
220V 350W |
中封 |
1件 |
|
12 |
面刀 |
165mm |
中封 |
1件 |
|
13 |
底刀 |
166mm |
橫封 |
1件 |
|
14 |
發熱管 |
220V 350W |
橫封 |
1件 |
